Вихретоковые дефектоскопы: электромагнитный взгляд на качество материалов

Что такое вихретоковый дефектоскоп?

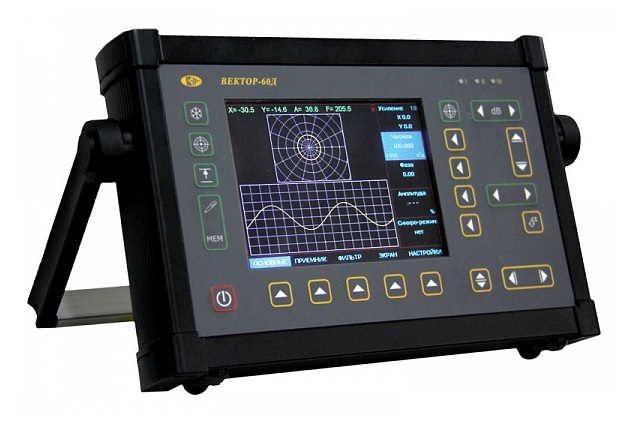

Вихретоковый дефектоскоп – это прибор, который использует электромагнитные поля для обнаружения дефектов в электропроводящих материалах. Принцип его работы основан на явлении электромагнитной индукции. Когда переменное магнитное поле, создаваемое катушкой индуктивности (преобразователем), взаимодействует с проводящим материалом, в этом материале возникают замкнутые электрические токи, называемые вихревыми токами (токами фуко).

Принцип работы

Основными элементами вихретокового дефектоскопа являются:

1. Генератор: создает переменный ток высокой частоты, который подается на первичную обмотку преобразователя.

2. Преобразователь (датчик): содержит одну или несколько катушек индуктивности. Первичная катушка создает переменное магнитное поле, которое индуцирует вихревые токи в контролируемом объекте. Вторичная катушка (или та же самая катушка в случае одноголовочных преобразователей) регистрирует изменения магнитного поля, вызванные этими вихревыми токами.

3. Блок обработки сигналов: анализирует фазу и амплитуду вихревых токов, которые изменяются в зависимости от электропроводности материала, его магнитной проницаемости, а также наличия дефектов и их характеристик.

4. Дисплей: отображает полученные данные, позволяя оператору интерпретировать показания и выявлять дефекты.

Процесс контроля выглядит следующим образом: преобразователь располагается вблизи или на поверхности контролируемого объекта. Переменный ток в первичной катушке создает переменное магнитное поле, которое проникает в материал и наводит в нем вихревые токи. Эти вихревые токи, в свою очередь, создают свое собственное вторичное магнитное поле, которое взаимодействует с полем преобразователя. Если в материале присутствует дефект (например, трещина, раковина, несплошность), он изменяет путь вихревых токов, что приводит к изменению их величины и фазы. Эти изменения регистрируются преобразователем и анализируются дефектоскопом, указывая на наличие и характеристики дефекта.

Примеры применения

Вихретоковые дефектоскопы широко используются в различных отраслях промышленности для решения следующих задач:

1. Авиация и космос: контроль обшивки самолетов, лопаток турбин, шасси и других критически важных компонентов на наличие усталостных трещин и коррозии.

2. Автомобилестроение: проверка коленчатых валов, распредвалов, деталей подвески на трещины и другие поверхностные дефекты.

3. Металлургия: контроль проволоки, прутков, труб, листов на наличие поверхностных трещин, закатов, рисок.

4. Нефтегазовая промышленность: обнаружение коррозии и трещин в трубах теплообменников, нефтепроводов.

5. Энергетика: контроль лопаток турбин, теплообменных трубок на электростанциях.

6. Производство подшипников: выявление дефектов на поверхности колец и шариков.

7. Контроль толщины покрытий: измерение толщины непроводящих покрытий на проводящей основе.

Сравнение с другими типами дефектоскопов

Рассмотрим вихретоковую дефектоскопию в сравнении с другими распространенными методами неразрушающего контроля:

1. Ультразвуковые дефектоскопы

1. Принцип работы: используют высокочастотные звуковые волны для обнаружения внутренних дефектов.

2. Преимущества ультразвука: способность обнаруживать внутренние дефекты, определение глубины залегания дефекта, применимость для широкого спектра материалов (включая непроводящие).

1. Высокая чувствительность к поверхностным дефектам: вихретоковые дефектоскопы очень эффективны для обнаружения мельчайших трещин, раковин и других поверхностных несплошностей.

2. Не требуется контактная среда: в отличие от ультразвука, вихретоковым дефектоскопам не нужна контактная жидкость (гель, вода).

3. Скорость контроля: часто позволяет проводить контроль на высокой скорости, что удобно для поточного производства.

4. Возможность автоматизации: легко поддаются автоматизации, что снижает влияние человеческого фактора.

5. Толщина покрытий: способность измерять толщину непроводящих покрытий.

Недостатки вихретокового метода по сравнению с ультразвуком:

1. Ограничение по глубине: эффективность ограничена поверхностным и подповерхностным слоем (обычно до нескольких миллиметров, в зависимости от частоты).

2. Только для проводящих материалов: не применим для контроля диэлектриков.

3. Влияние электропроводности и магнитной проницаемости: показания могут зависеть от изменений этих параметров в материале.

2. Магнитопорошковые дефектоскопы

1. Принцип работы: основан на создании магнитного поля в ферромагнитных материалах, где дефекты приводят к скоплению магнитного порошка.

2. Преимущества магнитопорошкового метода: высокая чувствительность к поверхностным и подповерхностным дефектам в ферромагнитных материалах.

Преимущества вихретокового метода по сравнению с магнитопорошковым:

1. Применимость для всех электропроводящих материалов: не ограничивается ферромагнитными материалами (контроль алюминия, меди, титана и их сплавов).

2. Отсутствие расходных материалов: не требует использования магнитных порошков или индикаторных суспензий.

3. Автоматизация: легче поддается автоматизации, что важно для крупносерийного производства.

4. Экологичность: отсутствие химических реагентов.

Недостатки вихретокового метода по сравнению с магнитопорошковым:

1. Глубина обнаружения: магнитопорошковый метод может быть более эффективным для выявления некоторых подповерхностных дефектов на глубине, где чувствительность вихретокового метода снижается.

2. Чувствительность к геометрии: вихретоковые показания могут быть чувствительны к изменениям геометрии объекта.

3. Капиллярные (пенетрантные) дефектоскопы

1. Принцип работы: используют капиллярное проникновение индикаторной жидкости в поверхностные дефекты, которые затем проявляются с помощью проявителя.

2. Преимущества капиллярного метода: высокая чувствительность к поверхностным дефектам любой формы и ориентации, применим для любых материалов.

Преимущества вихретокового метода по сравнению с капиллярным:

1. Отсутствие химических реагентов: экологичность и отсутствие необходимости очистки объекта после контроля.

2. Немедленные результаты: результаты контроля видны немедленно, без времени ожидания проникновения и проявления.

3. Автоматизация: возможность полной автоматизации процесса.

4. Сухой процесс: не требует смачивания объекта.

5. Подповерхностные дефекты: способность обнаруживать подповерхностные дефекты, недоступные капиллярному методу.

Недостатки вихретокового метода по сравнению с капиллярным:

1. Только для проводящих материалов: капиллярный метод применим ко всем материалам, независимо от их электропроводности.

2. Чувствительность к шероховатости: высокая шероховатость поверхности может влиять на точность вихретокового контроля.

Заключение

Вихретоковые дефектоскопы являются высокоэффективным и универсальным инструментом для неразрушающего контроля поверхностных и подповерхностных дефектов в электропроводящих материалах. Их ключевые преимущества – высокая чувствительность, скорость, возможность автоматизации, отсутствие контактной среды и безопасность – делают их незаменимыми во многих отраслях промышленности. Однако важно помнить, что, как и любой метод нк, вихретоковая дефектоскопия имеет свои ограничения, в первую очередь, по глубине обнаружения и применимости только к проводящим материалам. Часто для достижения наилучших результатов используется комбинация различных методов неразрушающего контроля.
