Ультразвуковые дефектоскопы: невидимый глаз промышленности

Что такое ультразвуковой дефектоскоп?

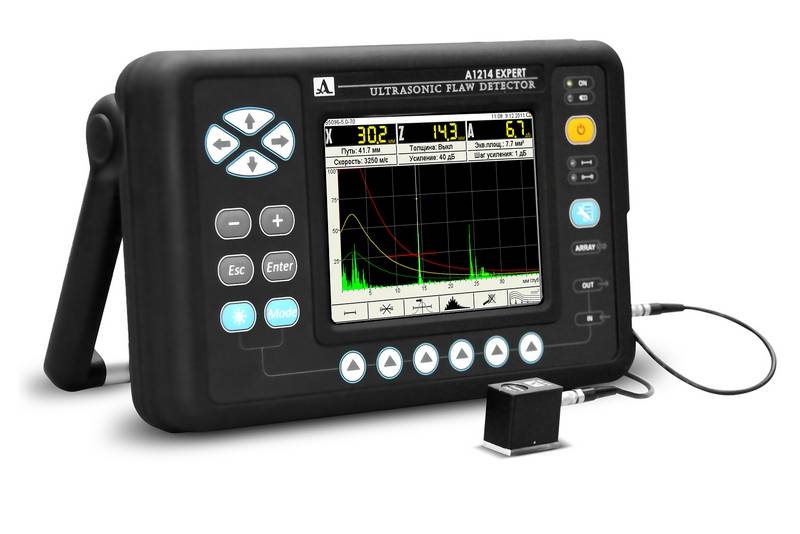

Ультразвуковой дефектоскоп – это прибор, использующий высокочастотные звуковые волны (ультразвук) для обнаружения внутренних дефектов в материалах. Принцип его работы основан на явлении отражения и преломления ультразвука на границах раздела сред с различными акустическими свойствами. Когда ультразвуковая волна встречает дефект (трещину, полость, несплошность), часть ее энергии отражается обратно к датчику, а часть проходит дальше. Анализируя время прохождения ультразвука и амплитуду отраженного сигнала, дефектоскопист может определить наличие, размер и местоположение дефекта.

Принцип работы

Основными компонентами ультразвукового дефектоскопа являются:

1. Генератор: создает электрические импульсы, которые преобразуются в ультразвуковые волны.

2. Преобразователь (датчик): состоит из пьезоэлектрического элемента, который преобразует электрическую энергию в ультразвуковые колебания и обратно. Существуют различные типы преобразователей: прямые, наклонные, комбинированные, фокусирующие и т.д., выбор которых зависит от конкретной задачи контроля.

3. Усилитель: усиливает слабые отраженные сигналы.

4. Дисплей: отображает полученные сигналы в виде эхограммы (развертки), позволяя оператору интерпретировать данные.

5. Блок обработки данных: анализирует сигналы и предоставляет информацию о дефектах.

Процесс контроля выглядит следующим образом: ультразвуковой импульс генерируется преобразователем и вводится в контролируемый объект. Распространяясь в материале, он встречает отражающие поверхности – границы объекта или дефекты. Отраженные сигналы возвращаются к преобразователю, преобразуются в электрические сигналы и отображаются на дисплее. По времени прихода эхо-сигнала и его амплитуде судят о глубине залегания и размере дефекта.

Примеры применения

Ультразвуковые дефектоскопы широко используются в различных отраслях промышленности:

1. Машиностроение: контроль сварных швов, литых и кованых заготовок, деталей двигателей, валов, турбин.

2. Металлургия: обнаружение внутренних несплошностей в слитках, листах, прутках.

3. Нефтегазовая промышленность: диагностика трубопроводов, резервуаров, оборудования высокого давления.

4. Авиация и космос: контроль композитных материалов, элементов конструкции самолетов и космических аппаратов.

5. Строительство: оценка прочности бетона, поиск арматуры, контроль сварных соединений металлоконструкций.

6. Железнодорожный транспорт: дефектоскопия рельсов и колесных пар.

Сравнение с другими типами дефектоскопов

Чтобы лучше понять преимущества ультразвуковых дефектоскопов, рассмотрим их в сравнении с другими распространенными методами неразрушающего контроля:

1. Рентгеновские (радиационные) дефектоскопы

1. Принцип работы: используют рентгеновское или гамма-излучение, проникающее через материал. Дефекты проявляются как изменения плотности на рентгеновском снимке или детекторе.

2. Преимущества: высокая чувствительность к объемным дефектам (раковины, поры), возможность контроля различных материалов.

3. Недостатки ультразвука по сравнению с рентгеном: ультразвук не всегда эффективен для выявления очень тонких или плоских дефектов, ориентированных параллельно поверхности, а также для контроля материалов с крупнозернистой структурой или высокой степенью затухания ультразвука.

Преимущества ультразвука по сравнению с рентгеном:

1. Безопасность: отсутствие ионизирующего излучения делает ультразвуковой метод абсолютно безопасным для оператора и окружающей среды.

2. Глубина проникновения: ультразвук способен проникать на значительную глубину в металлы.

3. Ориентация дефектов: высокая чувствительность к плоскостным дефектам (трещины, несплавления), ориентированным перпендикулярно поверхности.

4. Портативность: современные ультразвуковые дефектоскопы более компактны и мобильны, чем рентгеновские установки.

5. Односторонний доступ: для ультразвукового контроля достаточно доступа к одной стороне объекта, тогда как рентгену часто требуется двухсторонний доступ.

2. Магнитопорошковые дефектоскопы

1. Принцип работы: основан на создании магнитного поля в ферромагнитных материалах. Поверхностные и подповерхностные дефекты искажают магнитные силовые линии, что приводит к скоплению магнитного порошка в зоне дефекта.

2. Преимущества: высокая чувствительность к поверхностным и подповерхностным дефектам в ферромагнитных материалах.

3. Недостатки ультразвука по сравнению с магнитопорошковым: ультразвук может быть менее эффективен для выявления очень мелких поверхностных трещин, которые легко обнаруживаются магнитопорошковым методом.

Преимущества ультразвука по сравнению с магнитопорошковым:

1. Глубина обнаружения: способность обнаруживать внутренние дефекты, недоступные магнитопорошковому методу.

2. Тип материала: применимость для контроля как ферромагнитных, так и неферромагнитных материалов (алюминий, титан, композиты).

3. Отсутствие расходных материалов: не требует использования магнитных порошков.

3. Вихретоковые дефектоскопы

1. Принцип работы: используют электромагнитную индукцию для создания вихревых токов в проводящих материалах. Наличие дефектов изменяет распределение вихревых токов, что фиксируется датчиком.

2. Преимущества: высокая чувствительность к поверхностным и подповерхностным дефектам в электропроводящих материалах, возможность автоматизации.

3. Недостатки ультразвука по сравнению с вихретоковым: ультразвук может быть менее эффективен для выявления очень мелких поверхностных дефектов, которые легко обнаруживаются вихретоковым методом.

Преимущества ультразвука по сравнению с вихретоковым:

1. Глубина обнаружения: способность обнаруживать внутренние дефекты, недоступные вихретоковому методу.

2. Разнообразие материалов: применимость для контроля как проводящих, так и непроводящих материалов (например, композитов с низкой электропроводностью).

3. Определение глубины дефекта: ультразвук позволяет точно определить глубину залегания дефекта, что сложнее сделать вихретоковым методом.

Заключение

Ультразвуковые дефектоскопы являются мощным и универсальным инструментом неразрушающего контроля, незаменимым для обеспечения качества и безопасности в различных отраслях промышленности. Их преимущества, такие как безопасность, глубина проникновения, высокая чувствительность к определенным типам дефектов и возможность работы с широким спектром материалов, делают их предпочтительным выбором для многих задач. Однако важно понимать, что выбор оптимального метода контроля всегда зависит от конкретных условий, типа материала, формы объекта и требуемой чувствительности к дефектам. Часто для комплексной оценки используются комбинации различных методов нк.
