Магнитные дефектоскопы

Принцип работы магнитных дефектоскопов

Основной принцип работы магнитных дефектоскопов базируется на явлении утечки магнитного потока. Когда ферромагнитный материал (такой как сталь, чугун, никель и некоторые их сплавы) намагничивается, в нем образуются силовые линии магнитного поля (магнитный поток). В однородном материале без дефектов этот поток распространяется равномерно.

Однако, если на пути магнитного потока встречается дефект (например, трещина, несплошность, шлаковое включение или пора), он действует как препятствие, вызывая искажение магнитного поля и "выход" части силовых линий за пределы поверхности материала. Эти выходящие силовые линии образуют так называемые поля рассеяния.

Для визуализации этих полей рассеяния на поверхность исследуемого объекта наносится магнитный индикатор. В качестве индикатора используются мелкодисперсные ферромагнитные частицы (магнитный порошок), которые могут быть сухими или находиться во взвешенном состоянии в специальной жидкости (магнитная суспензия). Эти частицы под действием полей рассеяния притягиваются к дефекту и скапливаются над ним, образуя видимый индикаторный рисунок, который повторяет форму и размер дефекта.

Важно, что наибольшая чувствительность метода достигается, когда дефект расположен перпендикулярно направлению намагничивающего поля. Поэтому для выявления дефектов разной ориентации применяют различные способы намагничивания.

Типы магнитных дефектоскопов

Магнитные дефектоскопы можно классифицировать по различным признакам, но чаще всего их делят по способу регистрации полей рассеяния:

1. Магнитопорошковые дефектоскопы (МПД)

Это наиболее распространенный тип магнитных дефектоскопов.

Суть метода: Как описано выше, на поверхность намагниченного объекта наносится магнитный порошок или суспензия, которые формируют видимые индикации в местах дефектов.

Способы намагничивания:

1. Циркулярное намагничивание: Создается путем пропускания электрического тока непосредственно через деталь или через проводник, расположенный внутри полой детали. Создает замкнутые концентрические силовые линии, эффективные для выявления продольных дефектов.

2. Продольное (полюсное) намагничивание: Создается с помощью электромагнитов (ярмовых, соленоидных) или постоянных магнитов. Силовые линии ориентированы вдоль оси объекта, эффективно выявляют поперечные дефекты.

3. Комбинированное намагничивание: Использование обоих типов намагничивания для выявления дефектов любой ориентации.

Типы индикаторов:

1. Сухой порошок: Используется для контроля горячих поверхностей, шероховатых поверхностей. Менее чувствителен, но удобен в некоторых условиях.

2. Магнитная суспензия: Частицы порошка во взвеси в керосине, воде или масле. Обеспечивает более высокую чувствительность, особенно для мелких дефектов, и хорошую подвижность частиц. Могут быть флуоресцентными (для контроля в УФ-свете) или цветными (для контроля при дневном свете).

Типы оборудования:

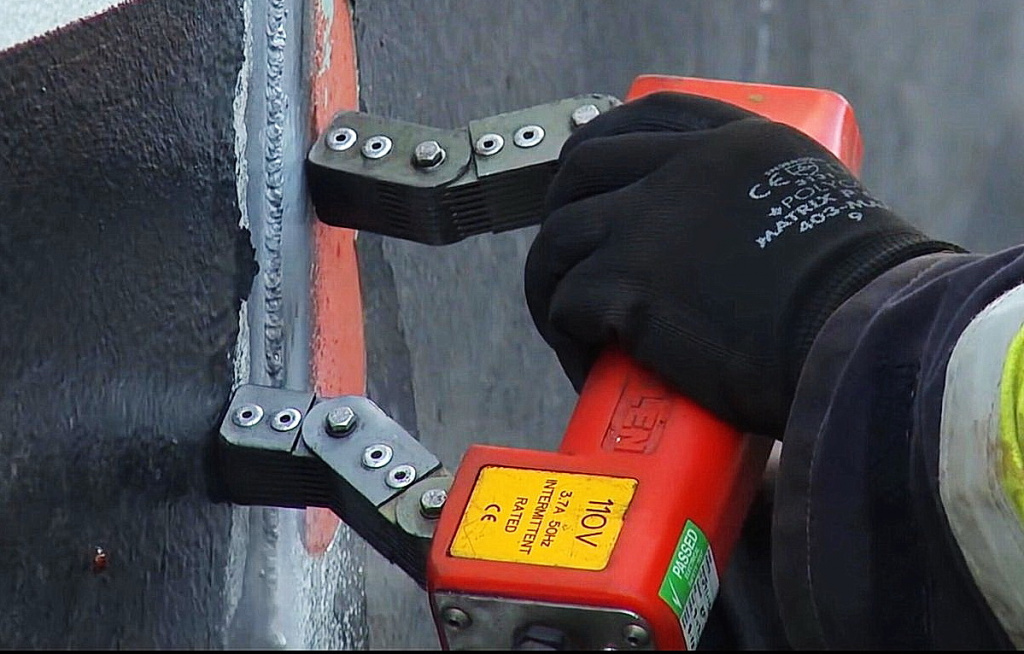

1. Портативные (переносные) дефектоскопы: Компактные приборы с электромагнитными ярмами или постоянными магнитами, используются для контроля на месте.

2. Стационарные (магнитные установки): Высокопроизводительные комплексы для массового контроля деталей в заводских условиях. Обеспечивают автоматизированное намагничивание, нанесение индикатора и размагничивание.

2. Феррозондовые дефектоскопы

1. Суть метода: Вместо магнитного порошка для регистрации полей рассеяния используются специальные преобразователи – феррозонды. Феррозонд измеряет напряженность магнитного поля непосредственно над поверхностью объекта. Изменения напряженности поля указывают на наличие дефектов.

2. Выявляемые дефекты: Поверхностные и подповерхностные дефекты, часто более глубокие, чем при магнитопорошковом методе (до 10-15 мм, в зависимости от материала и дефекта).

3. Преимущества: Бесконтактный метод (не требует нанесения индикатора), подходит для контроля деталей сложной формы, возможность автоматизации и документирования результатов.

4. Недостатки: Менее нагляден, чем магнитопорошковый метод, требует более сложного оборудования и интерпретации

3. Магнитнографические дефектоскопы

1. Суть метода: На намагничиваемую поверхность прижимается эластичная магнитная лента (магнитоноситель). Поля рассеяния от дефектов "записываются" на этой ленте в виде остаточной намагниченности. Затем лента считывается в специальном устройстве, и информация о дефектах отображается на дисплее.

2. Выявляемые дефекты: Поверхностные и подповерхностные дефекты, особенно удобен для контроля протяженных сварных швов, труб, резервуаров.

3. Преимущества: Возможность долговременного хранения записи дефектограммы, удобство контроля крупногабаритных объектов, отсутствие прямого контакта с магнитным индикатором.

4. Недостатки: Требует специальной магнитной ленты, процесс может быть более длительным, чем магнитопорошковый.

Применение магнитных дефектоскопов

Магнитные дефектоскопы широко используются во многих отраслях промышленности, где применяются ферромагнитные материалы:

1. Машиностроение: Контроль коленчатых валов, осей, зубчатых колес, крепежных элементов, сварных швов.

2. Авиация и космос: Проверка лопаток турбин, шасси, элементов двигателей на усталостные трещины.

3. Нефтегазовая промышленность: Дефектоскопия трубопроводов, резервуаров, обсадных труб, бурового инструмента.

4. Энергетика: Контроль турбинных лопаток, роторов, элементов котлов.

5. Железнодорожный транспорт: Дефектоскопия осей колесных пар, рельсов.

6. Металлургия: Контроль заготовок, проката, литья на наличие поверхностных дефектов.

Преимущества магнитных дефектоскопов

·

1. Высокая чувствительность: Способны выявлять очень мелкие, едва различимые невооруженным глазом поверхностные дефекты (трещины с шириной раскрытия от 1 мкм).

2. Наглядность: Магнитопорошковый метод дает четкий и легко интерпретируемый индикаторный рисунок дефекта.

3. Оперативность: Относительно быстрый метод контроля.

4. Портативность: Существуют компактные и мобильные модели для полевых условий.

5. Относительная простота освоения: Особенно магнитопорошковый метод.

6. Применимость на неровных поверхностях: Не так чувствительны к шероховатости, как, например, ультразвук.

7. Экономичность: Расходные материалы (порошки, суспензии) относительно недороги, и их можно собирать и повторно использовать.

8. Безопасность: Отсутствие ионизирующего излучения.

Недостатки магнитных дефектоскопов

1. Ограничение по материалам: Применимы только для ферромагнитных материалов. Не подходят для нержавеющих сталей аустенитного класса, алюминия, меди, титана, композитов.

2. Ограничение по глубине: В основном выявляют поверхностные и подповерхностные дефекты (обычно на глубине до 1-3 мм для магнитопорошкового метода, до 10-15 мм для феррозондового). Объемные дефекты (поры, раковины) выявляются плохо, если не выходят на поверхность или не расположены очень близко к ней.

3. Требования к подготовке поверхности: Поверхность должна быть очищена от краски, ржавчины, толстых покрытий, которые могут препятствовать осаждению порошка или искажать поля рассеяния.

4. Необходимость размагничивания: После контроля ферромагнитные детали могут оставаться намагниченными, что может мешать дальнейшей обработке или эксплуатации (например, прилипание стружки). Требуется процедура размагничивания.

5. Экологические аспекты (для мокрого метода): Использование магнитных суспензий требует сбора и утилизации, хотя современные материалы становятся все более экологичными.

Заключение

Магнитные дефектоскопы, особенно магнитопорошковые, являются незаменимым инструментом для оперативного и высокочувствительного контроля поверхностных и подповерхностных дефектов в ферромагнитных материалах. Их преимущества делают их идеальным выбором для контроля сварных швов, литых и кованых деталей, а также элементов, подверженных усталостным разрушениям. Однако, для выявления внутренних дефектов или контроля неферромагнитных материалов, необходимо применять другие методы неразрушающего контроля, часто в комбинации с магнитным.
