Дефектоскопы на фазированных решетках: Обзор, характеристики

Что такое дефектоскоп на фазированных решетках?

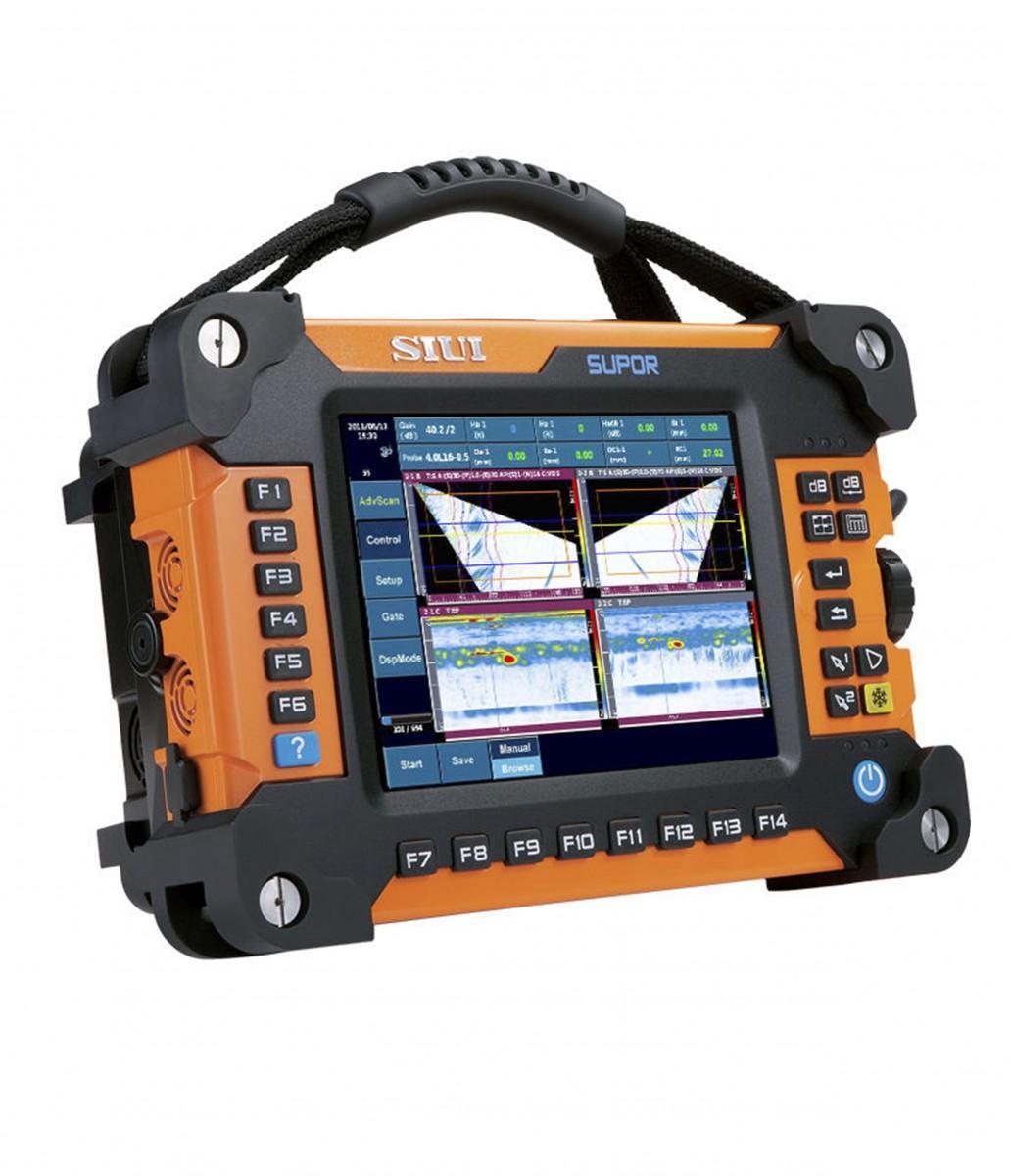

Дефектоскоп на фазированных решетках – это специализированный ультразвуковой прибор, который использует преобразователь, состоящий из множества (обычно от 16 до 128 и более) независимых пьезоэлектрических элементов (элементов решетки). В отличие от традиционного одноэлементного датчика, где ультразвуковой луч имеет фиксированный угол ввода и фокус, каждый элемент в фазированной решетке может быть возбужден индивидуально с контролируемой задержкой по времени.

Принцип работы дефектоскопов

Основной принцип работы фазированной решетки заключается в электронном управлении ультразвуковым лучом. Вместо механического перемещения преобразователя для сканирования и изменения угла ввода, как это делается в традиционном УЗК, фазированная решетка формирует и перемещает луч электронно.

1. Создание и управление лучом: Каждый элемент преобразователя излучает ультразвуковой импульс с определенной, точно рассчитанной задержкой. Путем изменения этих задержек можно:

• Изменять угол ввода луча (сканирование по углу): Позволяет "качать" ультразвуковой луч в широком диапазоне углов, охватывая большую область контроля из одной точки.
• Фокусировать луч: Изменяя задержки, можно сфокусировать ультразвуковую энергию на определенной глубине в материале, что значительно повышает чувствительность к дефектам в этой зоне. Фокус может быть динамическим, то есть перемещаться по глубине.
• Электронное сканирование (линейное сканирование): Последовательное возбуждение групп элементов позволяет перемещать ультразвуковой луч вдоль преобразователя, охватывая широкую полосу материала без механического перемещения датчика.

2. Прием и обработка сигналов: Отраженные от дефектов или границ объекта ультразвуковые волны принимаются теми же элементами преобразователя. Сигналы от каждого элемента также обрабатываются с учетом фазовых задержек, что позволяет реконструировать картину акустического поля и формировать детальное изображение контролируемой области.

3. Визуализация данных: Полученные данные отображаются на экране дефектоскопа в виде различных типов сканов (А-скан, В-скан, С-скан, D-скан, S-скан - секторный скан). Особенно ценным является S-скан (секторный скан), который представляет собой двухмерное изображение контролируемого объема в реальном времени, показывая положение дефектов под разными углами. Это значительно упрощает интерпретацию данных по сравнению с одномерными А-сканами традиционного УЗК. Также активно используются такие продвинутые методы, как Total Focusing Method (TFM), которые обеспечивают еще более высокое разрешение и точность отображения дефектов.

Преимущества дефектоскопов на фазированных решетках

• Высокая скорость контроля: Электронное сканирование значительно сокращает время инспекции, особенно для больших или сложных объектов. Один проход преобразователя на фазированной решетке может заменить множество проходов традиционным одноэлементным датчиком под разными углами.
• Улучшенная выявляемость дефектов: Возможность сканирования под различными углами из одной позиции и фокусировки луча позволяет выявлять дефекты различной ориентации, в том числе плоскостные, которые могут быть "невидимы" для традиционного УЗК.
• Детальная визуализация: S-сканы и другие формы визуализации предоставляют наглядное и легко интерпретируемое изображение дефектов, их формы, размера и глубины. Это существенно облегчает анализ и оценку критичности дефектов.
• Повышенная точность и повторяемость: Электронное управление лучом устраняет вариации, связанные с ручным манипулированием датчиком. Это обеспечивает высокую точность измерения координат дефектов и отличную повторяемость результатов.
• Универсальность: Один преобразователь на фазированной решетке может заменить несколько одноэлементных датчиков с различными углами ввода, что упрощает настройку и снижает потребность в сменных датчиках.
• Контроль сложных геометрий: Возможность электронного изменения угла и фокуса позволяет эффективно контролировать объекты сложной формы (например, сварные швы с переменным усилением, детали сложной конфигурации) или в условиях ограниченного доступа.
• Документирование результатов: Системы на фазированных решетках обеспечивают полное цифровое архивирование данных контроля, что важно для аудита, отслеживания изменений и подтверждения соответствия нормам.
• Безопасность: Отсутствие ионизирующего излучения (в отличие от рентгена) позволяет проводить контроль без создания опасных зон и остановки производства.

Недостатки дефектоскопов на фазированных решетках

• Высокая стоимость: Оборудование на фазированных решетках значительно дороже традиционных ультразвуковых дефектоскопов.
• Сложность освоения: Требует более высокой квалификации оператора для настройки, проведения контроля и интерпретации сложных данных.
• Требования к подготовке поверхности: Несмотря на некоторые преимущества, все же требуется относительно гладкая поверхность для обеспечения хорошего акустического контакта.
• Размеры преобразователей: Преобразователи могут быть достаточно большими, что может быть ограничением для очень мелких или труднодоступных объектов.

Применение дефектоскопов на фазированных решетках

PAUT активно применяется во многих отраслях, где требуется высококачественный и быстрый контроль:

• Контроль сварных швов: Это, пожалуй, наиболее распространенное применение. PAUT позволяет быстро и точно выявлять различные дефекты сварки (трещины, непровары, несплавления, поры, шлаковые включения) в широком диапазоне толщин и геометрий. Часто используется для замены или дополнения радиографического контроля.
• Авиационная и космическая промышленность: Контроль композитных материалов, многослойных структур, элементов фюзеляжа и крыльев на наличие расслоений, непроклеев, ударных повреждений.
• Нефтегазовая промышленность: Инспекция трубопроводов, резервуаров, сосудов высокого давления на предмет коррозии, эрозии, трещин.
• Энергетика: Контроль лопаток турбин, компонентов реакторов, сварных швов в энергетическом оборудовании.
• Машиностроение: Дефектоскопия литых и кованых деталей, осей, валов, компонентов двигателей.
• Железнодорожный транспорт: Контроль рельсов и колесных пар.

Заключение

Дефектоскопы на фазированных решетках представляют собой вершину развития ультразвукового неразрушающего контроля. Они обеспечивают беспрецедентную эффективность, точность и наглядность при выявлении дефектов, значительно сокращая время контроля и повышая его достоверность. Несмотря на более высокую стоимость и требования к квалификации персонала, инвестиции в технологию PAUT оправдываются улучшением качества контроля, повышением безопасности эксплуатации объектов и оптимизацией производственных процессов. Это делает PAUT стандартом для многих критически важных применений в современной промышленности.
