Дефектоскопы для контроля сварных швов

1. Визуально-измерительный контроль (ВИК)

Хотя это не дефектоскоп в классическом понимании, ВИК является первым и обязательным этапом контроля сварных швов.

• Суть метода: Визуальный осмотр поверхности шва невооруженным глазом или с помощью оптических приборов (лупы, эндоскопы, микроскопы) и измерение его геометрических параметров (ширина, высота, катет) с использованием шаблонов, линеек, штангенциркулей.
• Выявляемые дефекты: Поверхностные дефекты, такие как трещины, поры, подрезы, наплывы, прожоги, несплавления по кромке, дефекты формы шва, несоответствие размеров.
• Преимущества: Простота, дешевизна, оперативность, не требует специального оборудования (кроме измерительного инструмента), возможность выявления грубых дефектов, которые могут быть индикатором более серьезных проблем.
• Недостатки: Не позволяет выявить внутренние и большинство подповерхностных дефектов, сильно зависит от человеческого фактора (опыта и внимательности контролера).

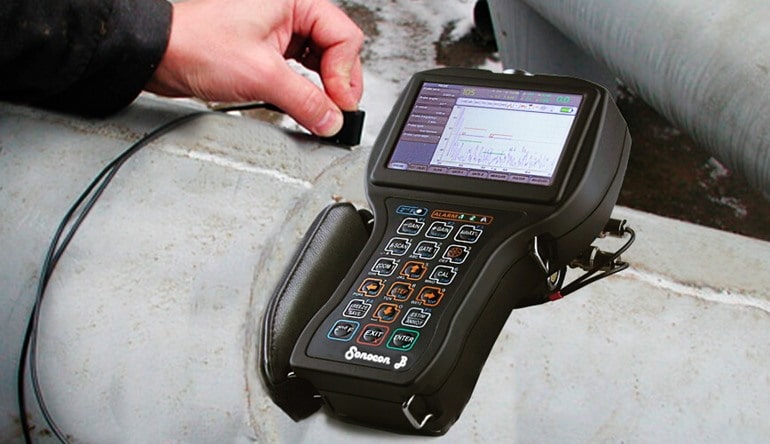

2. Ультразвуковые дефектоскопы (УЗК)

Один из наиболее распространенных и универсальных методов для контроля сварных швов.

• Суть метода: Основан на явлении отражения ультразвуковых волн от несплошностей в материале. Ультразвуковой преобразователь излучает волны, которые распространяются по шву и прилегающим зонам. При встрече с дефектом (трещиной, непроваром, порой) часть энергии волны отражается обратно к преобразователю. По времени прихода отраженного сигнала (эхо-сигнала) и его амплитуде определяют местоположение и размер дефекта.
• Выявляемые дефекты: Внутренние и подповерхностные дефекты, такие как трещины (особенно плоскостные, ориентированные перпендикулярно поверхности), непровары, несплавления, шлаковые включения, поры.

Преимущества:

• Высокая чувствительность: Эффективен для выявления плоскостных дефектов, наиболее опасных для эксплуатации.
• Безопасность: Отсутствие вредного излучения.
• Глубина контроля: Позволяет контролировать швы большой толщины (от нескольких миллиметров до десятков сантиметров).
• Односторонний доступ: Часто достаточно доступа к одной стороне шва.
• Портативность: Современные приборы достаточно компактны и мобильны.
• Оперативность: Результаты контроля получают практически мгновенно.

Недостатки:

• Требуется контактная среда: Необходим акустический контакт между преобразователем и поверхностью шва (обычно через гель или воду).
• Влияние шероховатости поверхности: Шероховатость может затруднять контроль.
• Сложность интерпретации: Требует высокой квалификации оператора для правильной интерпретации эхограмм.
• Неэффективность для сильно пористых или мелкозернистых материалов: В таких материалах ультразвук сильно рассеивается и затухает.

3. Рентгеновские (Радиографические) дефектоскопы (РГК)

Традиционный и высокоточный метод для обнаружения объемных дефектов.

• Суть метода: Использует рентгеновское или гамма-излучение, которое просвечивает сварной шов. Дефекты, имеющие иную плотность, чем основной материал, по-разному поглощают излучение, что отражается на рентгеновской пленке (или цифровом детекторе) в виде изменения оптической плотности.
• Выявляемые дефекты: Внутренние дефекты, такие как газовые поры, шлаковые включения, непровары (если они достаточно объемны), трещины (если они ориентированы под углом к излучению).

Преимущества:

• Высокая достоверность: Дает наглядное изображение дефектов.
• Независимость от ориентации плоскостных дефектов: Позволяет выявлять объемные дефекты любой ориентации.
• Объективность: Полученные снимки могут быть архивированы и повторно проанализированы.

Недостатки:

• Опасность излучения: Требует строгих мер безопасности, ограничения доступа, использования защитных экранов.
• Двухсторонний доступ: Часто необходим доступ к обеим сторонам шва (источник излучения с одной стороны, пленка/детектор с другой).
• Длительность процесса: Время экспозиции и проявки пленки (в случае пленочной радиографии).
• Чувствительность к тонким трещинам: Может быть менее чувствителен к тонким плоскостным трещинам, ориентированным параллельно направлению излучения.
• Стоимость: Высокая стоимость оборудования и расходных материалов.

4. Магнитопорошковые дефектоскопы (МПК)

Применяются для контроля ферромагнитных материалов.

• Суть метода: Намагничивание участка шва (с помощью электромагнита или постоянного магнита). При наличии поверхностных или подповерхностных дефектов, магнитные силовые линии искривляются, образуя поля рассеяния. Нанесение ферромагнитного порошка (сухого или в суспензии) приводит к его скоплению в местах дефектов, делая их видимыми.
• Выявляемые дефекты: Поверхностные и подповерхностные (на глубине до 1-2 мм) дефекты: трещины, несплавления, подрезы, поры.

Преимущества:

• Высокая чувствительность: Способен выявлять очень мелкие поверхностные и подповерхностные дефекты.
• Простота применения: Относительно прост в освоении и использовании.
• Наглядность: Дефекты проявляются в виде четкого рисунка.

Недостатки:

• Только для ферромагнитных материалов: Не применим для нержавеющих сталей, алюминия, титана, меди и их сплавов.
• Требуется подготовка поверхности: Поверхность должна быть очищена от грязи, ржавчины, краски.
• Размагничивание: После контроля необходимо провести размагничивание детали.
• Расходные материалы: Требует использования магнитного порошка или суспензии.

5. Капиллярные (Пенетрантные) дефектоскопы (ЦД / ПВК)

Используются для обнаружения поверхностных дефектов.

• Суть метода: Нанесение на очищенную поверхность шва специальной проникающей жидкости (пенетранта). Пенетрант проникает в открытые к поверхности дефекты за счет капиллярного эффекта. Затем излишки пенетранта удаляют, а на поверхность наносят проявитель, который "вытягивает" пенетрант из дефектов, делая их видимыми в виде ярких индикаций.
• Выявляемые дефекты: Поверхностные дефекты, открытые к поверхности: трещины, поры, непровары по кромке, раковины.

Преимущества:

• Высокая чувствительность: Способен выявлять очень мелкие поверхностные дефекты (шириной раскрытия до 0,1 мкм).
• Универсальность: Применим для любых материалов (металлы, пластики, керамика) независимо от их магнитных и электрических свойств.
• Простота и наглядность: Метод прост в использовании, а дефекты легко визуализируются.
• Мобильность: Оборудование компактно, часто в форме аэрозольных баллончиков.

Недостатки:

• Только для поверхностных дефектов: Не выявляет внутренние или закрытые подповерхностные дефекты.
• Требует тщательной подготовки поверхности: Поверхность должна быть идеально чистой и сухой.
• Длительность процесса: Требуется время для проникновения пенетранта и проявления индикации.
• Расходные материалы: Использование химических реагентов (пенетрант, очиститель, проявитель).

6. Вихретоковые дефектоскопы (ВТК)

Менее распространенный для комплексного контроля сварных швов, но эффективный для поверхностных дефектов в определенных случаях.

• Суть метода: Индуцирование вихревых токов в электропроводящем материале с помощью переменного магнитного поля. Наличие дефектов изменяет распределение вихревых токов, что регистрируется датчиком.
• Выявляемые дефекты: Поверхностные и подповерхностные (до нескольких миллиметров) трещины, поры, несплавления в электропроводящих материалах.

Преимущества:

• Высокая чувствительность к поверхностным дефектам: Аналогично магнитопорошковому и капиллярному методам, но без использования расходных материалов и для неферромагнитных материалов.
• Бесконтактный контроль: Не требует прямого контакта с поверхностью (может быть небольшой зазор).
• Высокая скорость: Возможность автоматизации и высокоскоростного контроля.
• Для проводящих материалов: Применим как для ферромагнитных, так и для неферромагнитных металлов (алюминий, титан, медь).

Недостатки:

• Ограничение по глубине: Эффективность быстро снижается с глубиной.
• Только для электропроводящих материалов: Не применим для диэлектриков.
• Влияние электропроводности, магнитной проницаемости и геометрии: Изменения этих параметров могут влиять на показания.
• Сложность интерпретации: Требует квалификации оператора.

Заключение
Выбор дефектоскопа для контроля сварных швов зависит от множества факторов:

• Тип материала: Ферромагнитный, неферромагнитный, композитный.
• Толщина шва.
• Тип предполагаемых дефектов: Поверхностные, внутренние, объемные, плоскостные.
• Требования к чувствительности и разрешающей способности.
• Доступность к шву.
• Безопасность.
•  Экономические соображения (стоимость оборудования, расходных материалов, трудозатраты).

В большинстве случаев, для обеспечения максимальной надежности и полноты контроля, применяется комбинация методов. Например, визуальный контроль в сочетании с ультразвуковым или рентгенографическим для внутренних дефектов, и магнитопорошковым или капиллярным для поверхностных. Такой комплексный подход позволяет выявить максимально широкий спектр возможных дефектов и гарантировать высокое качество сварных соединений.
